Concept

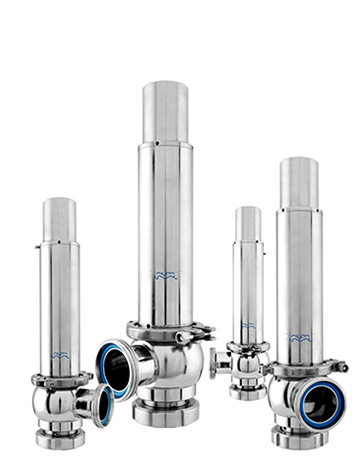

La soupape de sécurité Alfa Laval est une vanne de sécurité contrainte par ressort, utilisée pour prévenir toute surpression dans les cuves et réservoirs dans les industries laitière, alimentaire et des boissons, ainsi que dans l’industrie biopharmaceutique, afin d’éviter d’endommager les équipements et de préserver la santé des êtres humains, de manière fiable.

Principe de fonctionnement

Elle est utilisée pour prévenir les surpressions non admissibles de fluides dans les cuves, conteneurs et parties de l’équipement. Au départ de l’usine, la vanne est configurée avec une pression réglée sur demande qui est supérieure à la pression de fonctionnement. La vanne s’ouvre avec la force du ressort si la pression de fonctionnement dépasse la pression réglée. La soupape de sécurité Alfa Laval doit être installée, de préférence, à la verticale. Si elle est installée à l’horizontale, la pression réglée sera légèrement inférieure à celle spécifiée en raison du poids manquant du piston. Effet le plus élevé sur DN80 et DN100.
