Informations générales

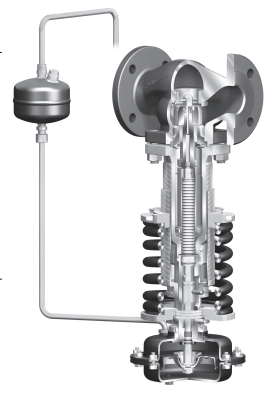

Régulateur de surpression à action directe, à passage droit, équipé d’un actionneur à membrane UDA. Conçu pour réguler automatiquement la pression amont (p1) sans énergie auxiliaire. Lorsque la pression dépasse le point de consigne réglé, la vanne s’ouvre ; si la pression redescend en dessous, elle se referme. La conception compacte avec soufflet inox garantit une excellente stabilité de régulation et une longue durée de vie. Convient pour la vapeur, les gaz neutres, les vapeurs et les liquides.

Données techniques

Pression nominale...................................................PN16 / PN25 / PN40
Diamètres disponibles............................................DN15 à DN150
Matériau du corps...................................................Fonte EN-JL1040 / Fonte GS EN-JS1049 / Acier 1.0619+N
Plage de pression réglable......................................0,2 à 16 bar selon ressort et actionneur
Type d’actionneur..................................................Membrane UDA 40 à UDA 400 (EPDM ou NBR)
Plage de température.............................................-40 °C à +350 °C selon matériau
Type de siège..........................................................Conique vissé, métal/métal ou PTFE (option)
Équilibrage de pression..........................................Soufflet inox 1.4571
Options disponibles...............................................Diviseur de flux antibruit, étanchéité secondaire, siège PTFE
Raccordement.........................................................Brides selon DIN EN 1092-1 / 1092-2
