Informations générales

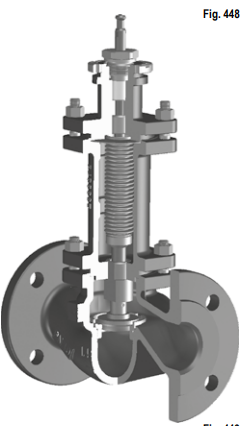

Vanne de régulation à passage droit avec siège vissé, disponible en plusieurs versions de matériaux et d’actionneurs. Conception compacte avec chapeau à embase pivotante pour un montage simple des actionneurs pneumatiques ou électriques. Le siège est remplaçable et le guidage de tige assure un positionnement stable du clapet, garantissant une régulation précise et durable.

Données techniques

Pression nominale...................................................PN16 / PN25 / PN40
Diamètres disponibles............................................DN15 à DN100
Matériau du corps...................................................Fonte EN-JL1040 / Fonte GS EN-JS1049 / Acier 1.0619+N / Inox 1.4408
Type de clapet..........................................................Parabolique ou perforé (métal/métal ou PTFE)
Étanchéité de la tige...............................................PTFE, EPDM ou soufflet inox avec garniture graphite
Plage de température.............................................–60 °C à +400 °C selon exécution
Type d’actionneur..................................................Pneumatique (ARI-DP 30-34) ou électrique (ARI-PREMIO-Plus 2G)
Raccordement.........................................................Brides selon DIN EN 1092-1 / 1092-2
