Informations générales

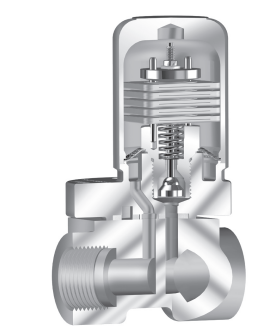

Système de purgeurs modulaires en acier inoxydable conçu pour la purge de condensats dans les réseaux vapeur industriels. Les modèles CONA® Universal combinent différents types de purgeurs (bimétalliques, thermostatiques à capsule, à flotteur ou thermodynamiques) avec les systèmes de raccordement CONA®-Connector ANSI. Ce concept modulaire permet un montage et un remplacement rapide des purgeurs sans intervention sur la tuyauterie. Les corps et composants sont résistants à la corrosion et aux coups de bélier, garantissant une durée de vie élevée et une maintenance simplifiée. Adapté aux applications vapeur, condensat et gaz neutres à haute température.

Données techniques

Pression nominale...................................................ANSI Class 300 (jusqu’à 32 bar)
Matériau du corps...................................................Acier inoxydable SA351 CF8 / SA182 F321 / SA240 Gr.304
Types de purgeurs disponibles..................................CONA®B-Universal (bimétallique), CONA®M-Universal (thermostatique), CONA®S-Universal (à flotteur), CONA®TD-Universal (thermodynamique)
Systèmes de raccordement.......................................CONA®-Connector 681 / 682 / 683 / 684 – à brides, manchons taraudés, à souder ou embouts à souder
Pression de service..................................................jusqu’à 32 bar (464 psi)
Température maximale............................................jusqu’à 400 °C
Position de montage................................................Selon type de purgeur (verticale, horizontale ou indifférente)
Équipements complémentaires.................................Clapet anti-retour intégré, filtre Y, robinet presse-étoupe, options de purge manuelle
Conformité..............................................................ASME B16.34 / API 598 / ANSI 300
Utilisation typique..................................................Évacuation du condensat et des gaz non condensables dans les réseaux vapeur
