Informations générales

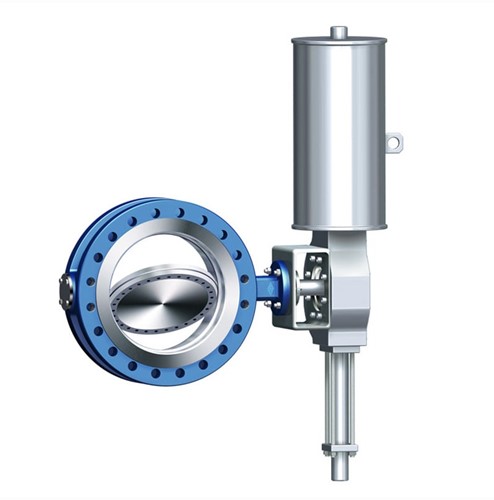

Vanne papillon triple excentration, étanchéité métal/métal, conçue pour une isolation fiable dans les conditions industrielles exigeantes. Anneau d’étanchéité lamellaire auto-centrant Inox/Graphite, siège stellite, manœuvre sans frottement pour une longévité maximale.

Données techniques

Type de vanne ............................................... Vanne papillon triple excentration (triple offset)
Etanchéité ....................................................... Métal/métal – bague lamellaire Inox/Graphite
Conception ..................................................... Double brides EN 1092 / ASME B16.5
Classes de pression ...................................... PN10 / PN16 / PN25 / PN40 – Class 150 / Class 300
Diamètres disponibles .................................. DN150 à DN600
Face-à-face ..................................................... EN 558 Série 13
Matériaux du corps ....................................... Acier carbone 1.0619+N / WCB – Acier inox 1.4408 / CF8M
Anneau d'étanchéité ...................................... Lamellaire inox/graphite auto-centrant, flottant
Siège .................................................................. Siège stellite (Stellite n°21) haute résistance
Température de service ............................... -29°C à +427°C
Fluides compatibles ....................................... Liquides, gaz, vapeur, process industriels
Manœuvre ....................................................... Volant réducteur, actionneur électrique, pneumatique ou hydraulique
Sécurité / normes ......................................... TA-Luft – Firesafe – SIL – API 609 – API 6D – EN 12266 / API 598 (fuite A)
Options ................................................................ Purge, surveillance PE, double enveloppe, versions haute température, PE spéciales
Applications typiques ................................... Oil & Gas, vapeur, pétrochimie, raffineries, énergie, industries lourdes
